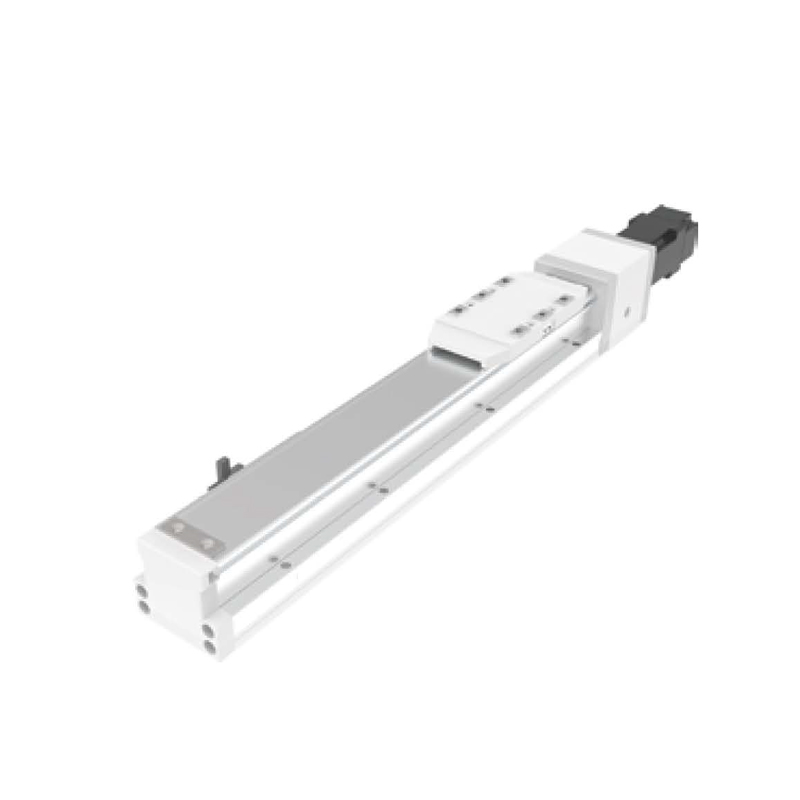

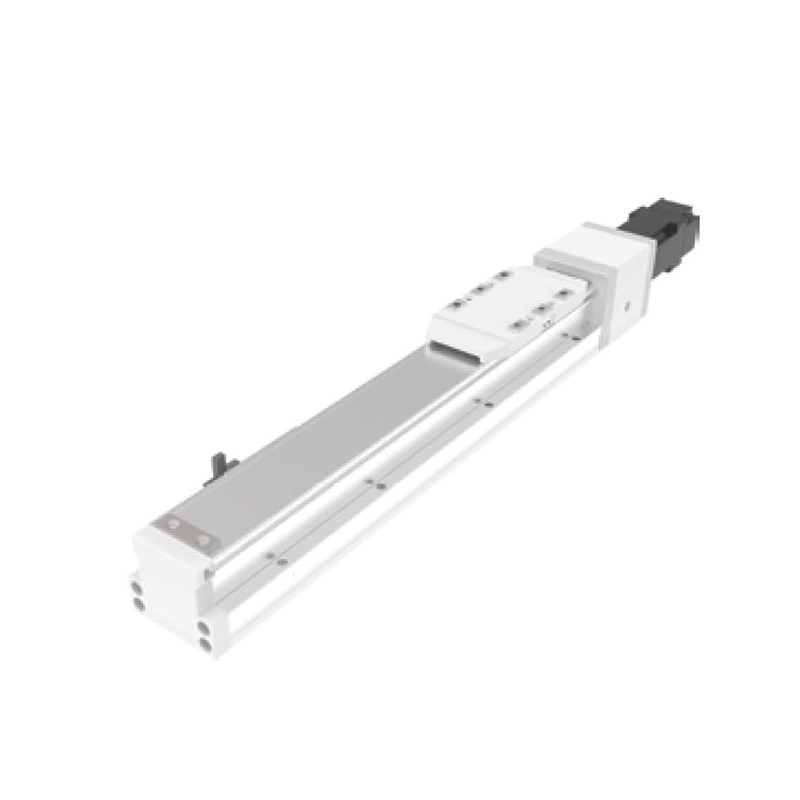

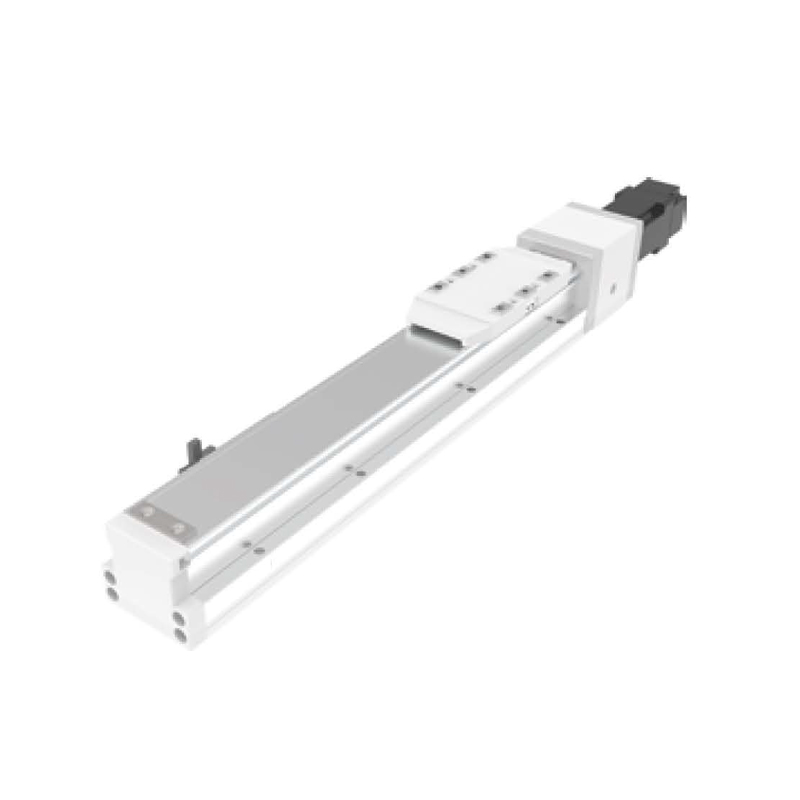

gthレール埋め込みスクリュースライド

照会今

连络

図面下载

3 dモデル下载

ついて来て:

導入

仕様テーブル

ダウンロード

また、埋め込みモジュールまたは埋め込みスクリューモジュールとして知られているトラック埋め込みスクリュースライドテーブルは、特別に設計された線形モーション制御装置です。スライドテーブルのガイドトラック内にネジやナットを埋め込むことで、構造設計のコンパクト化とシステム剛性の向上を実現しているのが特徴です。以下は、軌道埋込ねじスライドテーブルの詳細な分析です。

1、構造的特徴

コンパクト設計:スライドテーブルのガイドトラック内にネジやナットを埋め込むことで、構造全体のコンパクト化を図り、大幅な省スペース化を実現しました。特に、半導体機器や精密機器など、限られたスペースでの生産に適しています。

高剛性:ガイドトラックに埋め込まれたネジとナットにより、システムはより高い剛性を有し、より安定した動作を提供することができます。スライドテーブルのベースとガイドレールは、多くの場合、高強度と高品質の鋼で作られており、内部溝のダブルアーク設計は、スライドテーブルの剛性と負荷容量をさらに高める。

高精度:最適化されたガイド構造と安定した動作特性により、スライドテーブルの高精度な位置決めと再現性が保証されます。例えば、体内に埋め込まれたトラックは、研削や歩行後に±0.02mmの高い真直度を実現し、高精度な動作制御を保証します。

2、作業原理

軌道埋め込み型スクリュースライドテーブルの動作原理は、スクリューとナットの間のスパイラル伝達に基づいています。駆動装置が力を加えると、ねじが回転し始めます。ねじとナットの間にねじが正確にフィットしているため、ねじが回転すると、ナットはねじの軸方向に直線的に移動します。この螺旋状伝送方式は、伝送効率と精度が高く、微小変位を正確に制御することができる。ナットの駆動下では、ナットに接続されたスライダがガイドレールに沿ってスムーズにスライドし、安定した誘導を行い、移動方向の正確性と真直性を確保します。

3応用分野

高精度、高剛性、コンパクトな設計により、産業自動化、精密機器製造、ロボット工学などの分野で広く使用されています。例えば、自動化された生産ラインでは、ワークピースを正確に搬送したり、特定のアクションを実行したりすることができます。精密機器では、高精度な変位と位置決めを実現するために使用されます。ロボットの関節に柔軟で信頼性の高いモーションコントロールを提供します。

4、長所と短所

利点:

コンパクトな構造、省スペース。

高剛性で安定した動作を実現しています。

高精度位置決めと再現性。

優れた防塵性能(防塵トラック埋込型スクリュスライドテーブルなど)で、防塵環境や高い清浄度が要求される用途に適しています。

短所:

独自の設計と複雑な製造工程のため、製造コストが比較的高い。

修理や交換は比較的難しく、専門の技術者が操作する必要があります。

適用範囲は、主に高い精度と清浄度が要求される用途を対象に、一定の範囲に制限することができます。

5、安全な操作とメンテナンス

軌道埋込型スライドテーブルを使用する場合、以下の安全操作とメンテナンスのポイントに注意してください。
